O que são insertos de molde? Guia completo para 2025
| Principais conclusões sobre os insertos de molde | |
|---|---|
|
|
Já alguma vez se perguntou como é que as peças de plástico obtêm a sua notável resistência e funcionalidade? O segredo reside muitas vezes numa coisa chamada inserções de molde. Estes pequenos mas poderosos componentes estão a revolucionar o fabrico em todas as indústrias, desde o smartphone no seu bolso até ao carro que conduz.
Como especialistas em automatização da moldagem por injeçãoA Wanfur Industry Co., Ltd. passou mais de 14 anos a aperfeiçoar a arte e a ciência dos insertos de moldes. Neste guia completo, vamos mostrar-lhe tudo o que precisa de saber sobre estes componentes de fabrico essenciais em termos simples e fáceis de compreender.
Vamos explorar a forma como estes pequenos elementos fazem uma enorme diferença na qualidade do produto, na eficiência do fabrico e nos seus resultados.
O que são inserções de molde?
Os insertos de molde são componentes de precisão que os fabricantes colocam dentro de uma cavidade de molde antes de injetar material plástico. Quando o plástico fundido flui para o molde, envolve e liga-se a estes insertos, criando uma peça única integrada que combina as melhores propriedades de ambos os materiais.
Os princípios básicos das inserções de molde explicados de forma simples
Pense nas inserções de molde como as pepitas de chocolate na massa das bolachas. Tal como se adicionam pepitas de chocolate antes de cozer para criar uma bolacha mais deliciosa, os fabricantes adicionam inserções antes de moldar para criar peças de plástico mais fortes e funcionais.
Estas inserções podem ser de várias formas e tamanhos, incluindo:
- Quadrado
- Circular
- Plano
- Formas geométricas personalizadas
Cada forma serve um objetivo específico, dependendo do que o produto final precisa de fazer. Por exemplo, as inserções roscadas permitem que as peças de plástico se liguem firmemente com parafusos, enquanto os casquilhos metálicos proporcionam resistência ao desgaste em áreas de elevado atrito.
"Os insertos de molde representam uma das inovações mais significativas no fabrico moderno. Permitem-nos criar peças complexas e multimateriais num único passo que, de outra forma, exigiriam várias operações de montagem", explica o Dr. Michael Chen, especialista em tecnologia de fabrico do Instituto de Engenharia de Produção.
Como funciona o molde de inserção
O processo de moldagem por inserção segue estes passos básicos:
- Colocação da inserção: Os operadores ou sistemas automatizados posicionam com precisão o inserto dentro da cavidade do molde.
- Fecho do molde: O molde fecha-se, fixando a inserção na sua posição pretendida.
- Injeção de plástico: O plástico derretido flui para dentro do molde, envolvendo completamente a inserção.
- Arrefecimento e solidificação: O plástico arrefece e endurece à volta da inserção, criando uma ligação permanente.
- Ejeção: A peça acabada é ejectada do molde, sendo a inserção agora um componente integral.
Esta integração perfeita cria peças que combinam a flexibilidade, a leveza e a liberdade de conceção dos plásticos com a resistência, a condutividade ou outras propriedades especiais do material de inserção.
Para os fabricantes que pretendem melhorar as suas capacidades de moldagem por inserçãoPara ser bem sucedido, é essencial compreender tanto os princípios básicos como os pormenores técnicos.
Principais vantagens da utilização de inserções de molde
A implementação de insertos de molde no seu processo de fabrico oferece inúmeras vantagens que afectam diretamente a qualidade do produto, a eficiência da produção e a relação custo-eficácia. Vamos explorar estas vantagens em pormenor.
Resistência e durabilidade melhoradas
Uma das vantagens mais significativas dos insertos de molde é a notável resistência que acrescentam aos componentes de plástico. Ao integrar inserções metálicas, os fabricantes podem:
- Aumento da capacidade de carga até 300% em comparação com peças de plástico puro
- Melhorar a resistência ao desgaste, ao calor e aos factores ambientais
- Aumenta significativamente a vida útil do produto, reduzindo a frequência de substituição
- Manter a resistência e reduzir o peso total da peça
Por exemplo, uma engrenagem de plástico com uma inserção de metal no seu núcleo pode suportar um binário muito mais elevado e durar muitas vezes mais do que uma engrenagem de plástico puro, mantendo ao mesmo tempo as vantagens de leveza do plástico.
Redução de custos através de fabrico simplificado
Os insertos de molde permitem poupanças de custos impressionantes através de vários mecanismos:
| Fator de poupança de custos | Poupanças potenciais |
|---|---|
| Eliminação das operações de montagem secundária | 15-40% |
| Redução dos resíduos de materiais | 10-25% |
| Prolongamento da vida útil do molde | 20-50% |
| Custos laborais mais baixos | 30-60% |
| Diminuição das necessidades de inventário | 15-35% |
Com automatização do carregamento de pastilhasSe o utilizador tiver uma visão geral do mercado, estas poupanças podem ser ainda mais substanciais, podendo atingir 80% quando implementadas com as soluções de automação avançadas da Wanfur.
"Na nossa experiência de trabalho com centenas de fabricantes, aqueles que implementam a moldagem por inserção automatizada obtêm normalmente o retorno do investimento num prazo de 6 a 9 meses, com reduções de custos totais médias de 45% em comparação com os métodos de montagem tradicionais", observa Sarah Johnson, Diretora de Operações da Global Manufacturing Consultants.
Flexibilidade e inovação na conceção
Os insertos de molde abrem possibilidades de conceção notáveis que seriam difíceis ou impossíveis de alcançar com o fabrico tradicional:
- Integração de vários materiais: Combinar as melhores propriedades de diferentes materiais num só componente
- Geometrias complexas: Criar formas e caraterísticas complexas sem montagem adicional
- Integração funcional: Adicionar condutividade eléctrica, propriedades magnéticas ou gestão térmica a peças de plástico
- Liberdade de conceção: Implementar caraterísticas como roscas internas, superfícies de desgaste ou pontos de montagem diretamente durante a moldagem
Esta flexibilidade de conceção permite a inovação de produtos em todas as indústrias, desde dispositivos médicos que combinam componentes rígidos e flexíveis a peças automóveis que integram a condutividade eléctrica com estruturas leves.
Melhoria da qualidade e coerência
A utilização de insertos de molde conduz a melhorias mensuráveis na qualidade do produto:
- Dimensões e propriedades das peças mais consistentes
- Redução das taxas de defeitos através da eliminação de erros de montagem
- Melhor desempenho em ambientes difíceis
- Maior fiabilidade e taxas de falha reduzidas
- Acabamento estético superior sem linhas de junção visíveis
Estas melhorias de qualidade são particularmente valiosas em indústrias com requisitos rigorosos, tais como fabrico de dispositivos médicos ou aplicações aeroespaciais.
Materiais comuns utilizados para inserções de moldes
A seleção de materiais adequados para os insertos de moldes é crucial para alcançar as caraterísticas de desempenho desejadas. Diferentes materiais oferecem propriedades únicas que os tornam adequados para aplicações específicas.
Inserções metálicas: Resistência e Condutividade
As pastilhas metálicas estão entre as mais utilizadas devido à sua excelente resistência, durabilidade e, frequentemente, condutividade eléctrica ou térmica:
- Aço inoxidável: Oferece uma resistência à corrosão e força excepcionais. Ideal para aplicações médicas, equipamento de processamento de alimentos e produtos de exterior que enfrentam ambientes agressivos.
- Alumínio: Proporciona uma alternativa leve com uma boa relação resistência/peso e excelente condutividade térmica. Perfeito para aplicações em que a redução de peso é crucial, como na indústria aeroespacial ou na eletrónica portátil.
- Latão: Apresenta excelente maquinabilidade e condutividade eléctrica. Normalmente utilizado para conectores eléctricos, inserções roscadas e aplicações que requerem boas propriedades térmicas.
- Cobre e ligas de cobre: Proporcionam uma condutividade eléctrica e térmica superior. Essencial para componentes eléctricos, dissipadores de calor e aplicações que requerem uma rápida dissipação de calor.
"A seleção de materiais para inserções de moldes não tem apenas a ver com a resistência - tem a ver com encontrar o equilíbrio perfeito de propriedades que complementam a matriz de plástico, ao mesmo tempo que proporcionam a funcionalidade específica necessária", explica a Dra. Elena Rodriguez, Professora de Ciência dos Materiais na Universidade Técnica de Madrid.
Ligas avançadas para aplicações especializadas
Para aplicações com requisitos extremos, as ligas especializadas oferecem um desempenho melhorado:
- Cobre-berílio: Proporciona uma condutividade térmica excecional combinada com elevada resistência e dureza. Ideal para moldes com requisitos de arrefecimento exigentes ou aplicações que necessitem de uma rápida transferência de calor.
- Inconel: Oferece uma excelente resistência ao calor e força a altas temperaturas. Perfeito para aplicações expostas a calor extremo ou a ambientes corrosivos.
- Ligas de aço para ferramentas: Oferecem uma excelente resistência ao desgaste e durabilidade. Ótimo para produções de grande volume em que a longevidade das pastilhas é fundamental.
Opções não metálicas: Plásticos de engenharia e cerâmica
Em determinadas aplicações, as pastilhas não metálicas oferecem vantagens únicas:
- Plásticos de engenharia (como PEEK ou PPS): Oferecem resistência química, peso reduzido e compatibilidade com o material plástico de base. Útil em aplicações em que o metal pode causar problemas de compatibilidade química ou em que o peso é crítico.
- Cerâmica: Proporcionam uma excelente resistência ao desgaste, isolamento elétrico e estabilidade térmica. Ideal para aplicações que requerem isolamento elétrico ou resistência extrema ao desgaste.
- Materiais compósitos: Combina as propriedades de diferentes tipos de materiais para obter caraterísticas de desempenho personalizadas. Utilizado em aplicações especializadas em que os materiais padrão não satisfazem os requisitos.
Compreender as propriedades destes diferentes materiais de moldagem por injeção ajuda os fabricantes a selecionar o material de inserção ideal para cada aplicação específica.
Factores e considerações sobre a seleção de materiais
Ao escolher os materiais para os insertos de molde, devem ser considerados vários factores:
| Fator de seleção | Considerações |
|---|---|
| Requisitos mecânicos | Resistência, dureza, resistência à fadiga, resistência ao impacto |
| Propriedades térmicas | Condutividade, coeficiente de expansão, temperatura máxima de serviço |
| Propriedades eléctricas | Condutividade, isolamento, capacidades de proteção EMI |
| Compatibilidade química | Resistência à corrosão, ao ataque químico e à ligação com o plástico hospedeiro |
| Custo e disponibilidade | Custo dos materiais, requisitos de processamento, fiabilidade da cadeia de abastecimento |
| Factores ambientais | Reciclabilidade, conformidade com RoHS, pegada de carbono |
Para empresas que procuram otimizar os seus processos de moldagem por inserção, consulta de peritos pode ajudar a identificar os materiais mais adequados para aplicações específicas.
Como os insertos de molde melhoram a eficiência do fabrico
Para além da sua contribuição para a qualidade do produto, os insertos de molde aumentam significativamente a eficiência do fabrico, conduzindo a operações simplificadas e a uma maior produtividade. Vamos explorar as formas como estes pequenos componentes fazem uma grande diferença nos processos de produção.
Racionalização da produção através da integração de processos
A moldagem por inserção combina o que tradicionalmente seriam várias etapas de fabrico num único e eficiente processo:
- Eliminação das operações secundárias: Componentes que normalmente necessitariam de montagem, soldadura ou colagem após a moldagem são criados num só passo
- Manuseamento reduzido: Menos etapas de produção significam menos manuseamento de peças, diminuindo os custos de mão de obra e o risco de danos
- Cadeia de fornecimento consolidada: Menos componentes separados simplificam a gestão do inventário e reduzem a coordenação dos fornecedores
- Diminuição dos pontos de controlo de qualidade: Com menos etapas de montagem, há menos oportunidades para a ocorrência de defeitos
Estas integrações podem reduzir o tempo total de produção em 30-60% em comparação com os métodos de fabrico tradicionais que requerem operações de moldagem e montagem separadas.
"Quando implementámos a moldagem por inserção automatizada para a nossa linha de conectores para automóveis, verificámos que os tempos de ciclo diminuíram em 45% e, simultaneamente, melhorámos as taxas de rendimento da primeira passagem em 28%," relata Thomas Zhang, Diretor de Produção da Advanced Components International.
Alterações e modificações rápidas no design
Os insertos de molde facilitam o fabrico ágil, permitindo adaptações rápidas a requisitos variáveis:
- Conceção modular de moldes: Só é necessário substituir peças específicas em vez de moldes inteiros
- Iterações mais rápidas: As melhorias de conceção podem ser implementadas rapidamente sem criar ferramentas completamente novas
- Custos de modificação mais baixos: A substituição das pastilhas custa significativamente menos do que a construção de novos moldes
- Redução do tempo de colocação no mercado: As actualizações de produtos podem chegar à produção mais rapidamente, mantendo a vantagem competitiva
Para as empresas que utilizam automação da moldagem por injeção de metalA capacidade de mudar rapidamente as pastilhas, mantendo a eficiência automatizada, proporciona uma vantagem competitiva substancial em mercados em rápida evolução.
“`
"`html
Vida útil prolongada do molde e manutenção reduzida
Os insertos de molde aumentam significativamente a longevidade das ferramentas e reduzem os requisitos de manutenção:
- Pontos de desgaste substituíveis: As áreas de elevado desgaste podem ser tratadas substituindo apenas a pastilha em vez de todo o molde
- Manutenção direcionada: As reparações podem incidir em áreas específicas sem perturbar todo o molde
- Melhoria da ventilação: As inserções corretamente concebidas melhoram a ventilação do gás, reduzindo os defeitos e os danos causados pelo bolor
- Arrefecimento optimizado: As pastilhas podem incorporar canais de refrigeração especializados para uma melhor gestão da temperatura
Esta abordagem à manutenção pode aumentar a vida útil global do molde em 200-300% e reduzir o tempo de inatividade até 70%, de acordo com estudos da indústria.
Compatibilidade de automação e redução de mão de obra
Os modernos processos de moldagem por inserção são altamente compatíveis com a automatização, criando ganhos de eficiência adicionais:

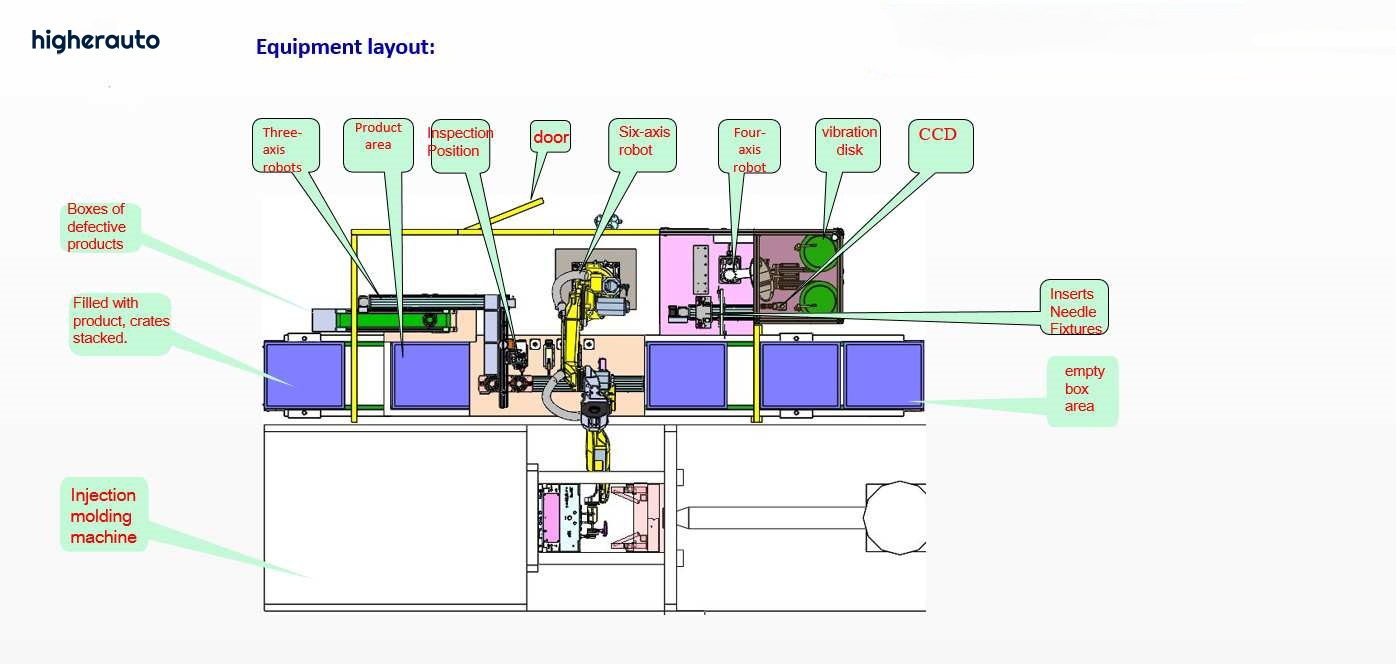

- Colocação de inserções robóticas: Os sistemas automatizados podem colocar as pastilhas com maior precisão e consistência do que os métodos manuais
- Redução das necessidades de mão de obra: A automatização pode reduzir as necessidades de mão de obra em 50-90% em comparação com a montagem manual
- Capacidade de produção 24/7: A moldagem automatizada por inserção pode funcionar continuamente com uma supervisão mínima
- Qualidade consistente: A precisão da máquina elimina as variações inerentes aos processos manuais
Na Wanfur Industry, os nossos soluções de automatização do carregamento de pastilhas ajudaram os fabricantes a conseguir reduções de mão de obra até 80%, melhorando simultaneamente a qualidade e o rendimento.
"O futuro da moldagem por inserção é inegavelmente automatizado. As empresas que adoptam esta tecnologia agora estão a posicionar-se anos à frente da concorrência em termos de eficiência, qualidade e capacidade de produção", afirma Robert Johnson, Diretor de Automação do Manufacturing Technology Institute.
Otimização de materiais e redução de resíduos
A moldagem por inserção contribui significativamente para os esforços de sustentabilidade através da eficiência dos materiais:
| Fator de eficiência | Método tradicional | Moldagem por inserção | Melhoria |
|---|---|---|---|
| Resíduos de materiais | 8-15% | 2-5% | Redução 60-75% |
| Consumo de energia | 100% (linha de base) | 65-80% | Redução 20-35% |
| Taxa de rejeição | 3-7% | 0.5-2% | Redução 70-85% |
| Peso total do componente | 100% (linha de base) | 70-85% | Redução 15-30% |
Estas melhorias estão em conformidade com práticas de fabrico sustentáveis reduzindo simultaneamente os custos de produção e o impacto ambiental.
Aplicações industriais de insertos de molde
Os insertos de molde entraram em praticamente todas as indústrias que utilizam componentes de plástico, revolucionando a conceção de produtos e as capacidades de fabrico. Vamos explorar as aplicações mais significativas em sectores-chave.
Indústria automóvel: Desempenho e segurança
O sector automóvel depende fortemente dos insertos de molde para criar componentes que combinem resistência, funcionalidade eléctrica e redução de peso:
- Alojamentos de sensores: Invólucros de proteção com contactos metálicos integrados para gestão do motor, sistemas de segurança e tecnologias de assistência ao condutor
- Conectores eléctricos: Conectores duráveis que mantêm um contacto elétrico fiável em ambientes agressivos
- Componentes estruturais: Peças leves mas resistentes que integram um reforço metálico para segurança em caso de colisão
- Sistemas de gestão de fluidos: Componentes de combustível e de líquido de refrigeração com acessórios metálicos incorporados para ligações seguras
- Controlos interiores: Botões, interruptores e interfaces que combinam plásticos estéticos com elementos metálicos funcionais
Para fabricantes de automóveisOs insertos de molde, os insertos de molde, têm sido fundamentais para cumprir os requisitos cada vez mais rigorosos de redução de peso, desempenho de segurança e integração eletrónica.
"A moldagem por inserção tem sido um divisor de águas para a eletrónica automóvel. Conseguimos uma redução de peso de 40%, ao mesmo tempo que melhorámos o desempenho térmico e a fiabilidade em ambientes severos sob o capot", explica James Wilson, Engenheiro-Chefe da Automotive Systems International.
Cuidados médicos e de saúde: Precisão e fiabilidade
A indústria médica exige os mais elevados níveis de precisão, biocompatibilidade e fiabilidade - requisitos que os insertos de molde ajudam a cumprir:
- Instrumentos cirúrgicos: Punhos ergonómicos em plástico com extremidades de trabalho em metal, combinando conforto e precisão
- Dispositivos implantáveis: Componentes que integram a eletrónica com plásticos biocompatíveis
- Sistemas de administração de medicamentos: Mecanismos de precisão com componentes metálicos incorporados em plásticos de qualidade médica
- Equipamento de diagnóstico: Caixas duráveis com pontos de ligação integrados para sistemas eléctricos
- Equipamento esterilizável: Dispositivos que podem suportar ciclos de esterilização repetidos sem se degradarem
O nosso trabalho com fabricantes de dispositivos médicos demonstrou a importância dos insertos de molde para a criação de produtos que cumprem os requisitos regulamentares rigorosos e têm um desempenho fiável em ambientes clínicos.
Eletrónica de consumo: Miniaturização e funcionalidade
A indústria eletrónica utiliza os insertos de molde para criar dispositivos mais pequenos e mais capazes, com maior durabilidade:
- Conectores e portas: Pontos de ligação duradouros que resistem a milhares de ciclos de inserção
- Componentes estruturais: Molduras e pontos de fixação reforçados que proporcionam resistência em perfis finos
- Gestão do calor: Dissipadores de calor e vias térmicas integrados para um arrefecimento eficiente
- Blindagem EMI: Inserções metálicas que protegem os componentes electrónicos sensíveis das interferências electromagnéticas
- Elementos de impermeabilização: Interfaces seladas que combinam plástico e metal para proteção do ambiente
Estas aplicações permitiram a evolução notável da eletrónica de consumo para dispositivos mais pequenos, mais duradouros e com mais funcionalidades, com os quais todos nós contamos diariamente.
Equipamento industrial: Durabilidade e função
Nas aplicações industriais, os insertos de molde criam componentes que resistem a condições extremas, proporcionando simultaneamente uma funcionalidade essencial:
- Componentes da bomba e da válvula: Caixas de plástico com roscas metálicas e superfícies de desgaste para manuseamento de fluidos
- Sistemas de controlo: Interfaces duradouras que combinam funcionalidade eléctrica com proteção ambiental
- Protectores e coberturas de máquinas: Componentes de proteção leves mas resistentes ao impacto
- Acessórios pneumáticos: Ligações resistentes à pressão com reforço metálico integrado
- Rolamentos e buchas: Plástico auto-lubrificante com reforço metálico para aplicações mecânicas
Para as empresas que operam equipamento industrialOs insertos de molde , proporcionam o equilíbrio perfeito entre o fabrico rentável e a durabilidade a longo prazo em ambientes exigentes.
"No nosso equipamento de processamento químico, substituímos os componentes tradicionais totalmente metálicos por alternativas moldadas por inserção, o que resultou numa redução de custos de 35%, numa redução de peso de 60% e - surpreendentemente - num aumento de 25% da vida útil devido a uma melhor resistência à corrosão", observa Jennifer Lee, Diretora de Engenharia de Processos da Chemical Processing Solutions.
Considerações de design para inserções de molde
A criação de insertos de molde eficazes requer uma atenção cuidadosa aos princípios de design que asseguram a funcionalidade, a capacidade de fabrico e a relação custo-eficácia. Vamos explorar as principais considerações que os projectistas e engenheiros devem ter em mente.
Desenho Geométrico e Tolerância
A forma física e as especificações dimensionais dos insertos do molde têm um impacto significativo na viabilidade do fabrico e no desempenho da peça final:
- Cantos arredondados: Utilizar raios entre 0,3-1,0 mm para melhorar a capacidade de fabrico e reduzir a concentração de tensões
- Ângulos de projeto: Incluir 1-3° de inclinação nas superfícies verticais para facilitar a ejeção da peça
- Espessura da parede: Manter a espessura uniforme da parede à volta das pastilhas para evitar deformações e marcas de afundamento
- Controlo da tolerância: Conceção com tolerâncias adequadas com base na função da pastilha (gama típica: ±0,05 mm a ±0,2 mm)
- Caraterísticas de posicionamento: Inclui caraterísticas de localização para garantir a colocação exacta da pastilha durante a moldagem
Para projectos complexos, consulta de conceção profissional pode ajudar a garantir que as pastilhas satisfazem tanto os requisitos funcionais como as restrições de fabrico.
Compatibilidade de materiais e considerações de ligação
A interface entre a pastilha e o material plástico requer uma seleção cuidadosa do material e do design:
| Material plástico | Materiais de inserção recomendados | Tratamento de superfície |
|---|---|---|
| Polipropileno (PP) | Aço inoxidável, latão | Serrilha, cortes inferiores |
| Poliamida (PA/Nylon) | Alumínio, aço, latão | Serrilha, jato de areia |
PT
EN
ES
RU
DE
